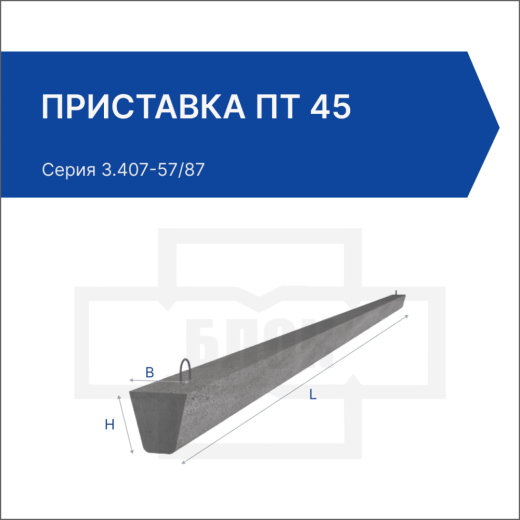

Приставка ПТ 45

Приставки железобетонные – это специальные конструктивные опорные элементы, которые предназначаются для закрепления деревянных или железобетонных опор воздушных линий электропередач напряжением от 0,38 до 35 кВ. Помимо опор ЛЭП жб приставки применяются в качестве фундаментных конструкций, к которым крепятся опоры телефонной и телеграфной связи, а также столбы освещения.

Железобетонные приставки (или пасынки) позволяют выполнять строительство опор ЛЭП с меньшими затратами, чем строительство воздушных линий, воздвигаемых на традиционных грибовидных фундаментах или сваях. Жб приставки применяются, как правило, в районах, характеризующихся умеренным климатом, и в местах, где проводятся линии с небольшим номинальным напряжением, до 35 кВ, например, на частных садоводствах и дачных участках. Железобетонные приставки широко используются и при строительстве деревянных опор – с целью увеличения их эксплуатационного срока.

Основное направление применения железобетонных приставок – энергетическое строительство. Однако универсальность конструкции позволяет использовать эти ЖБИ и во многих других сферах строительства. Применение железобетона для изготовления приставок позволяет возводить воздушные линии в районах, где температура воздуха варьируется в пределах от +45°С до -55°С. Железобетон, погруженный в грунт, в отличие от других строительных материалов, способен выдерживать многократные циклы замораживания даже при большом насыщении влагой, а также устойчив к землетрясениям с показателем сейсмичности до 9 баллов включительно.

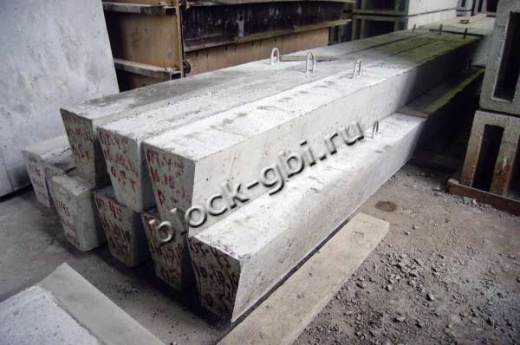

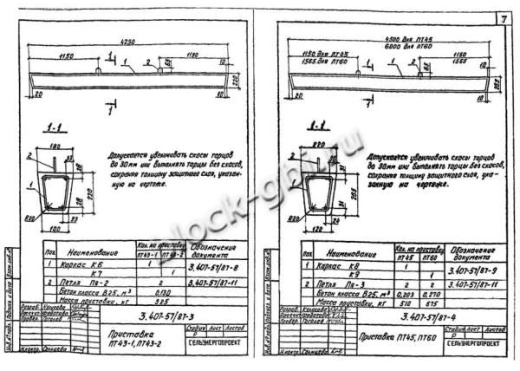

Железобетонные приставки представляют собой столбы с трапецеидальным сечением по всей длине. Железобетонные приставки сопрягаются со стойками как проволочными бандажами, так и припасовочными хомутами. Приставки прикладываются к стойкам не сверху, а сбоку, для того, чтобы плоскость их сопряжения была вертикальной. В случае значительных нагрузок на опору, а также на участках с недостаточно плотным грунтом (например, болотистая местность, плывуны и т.д.) стойка опоры крепится на двух приставках.

Железобетонные приставки изготавливаются в соответствии с ГОСТ 14295-75 «Приставки железобетонные для деревянных опор воздушных линий электропередачи и связи» и серией 3.407-57/87 «Железобетонные приставки для воздушных линий электропередачи напряжением до 25 кВ и связи» из тяжелого бетона класса В25 по прочности на сжатие. Классы бетона по морозостойкости и водонепроницаемости в условиях попеременного замораживания и оттаивания в неагрессивной и слабоагрессивной среде назначаются не менее F200 и W4, соответственно – при температуре ниже -40°С, F150 и W2 (в неагрессивной среде) или W4 (в агрессивной среде) – при температуре выше -40°С.

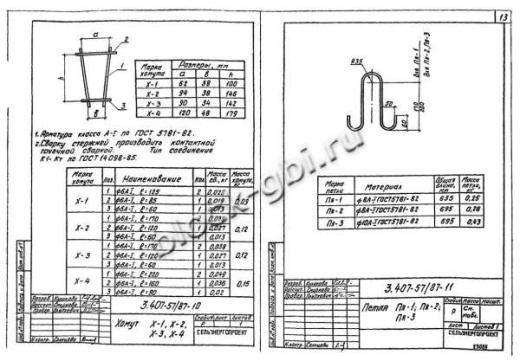

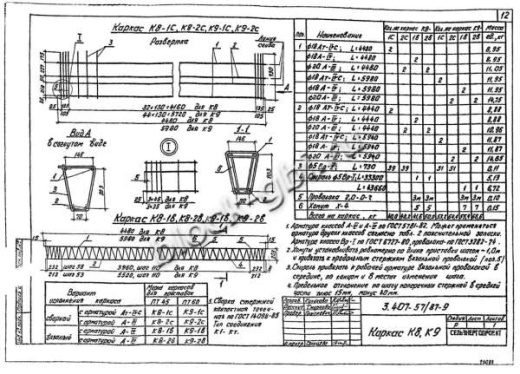

Железобетонные приставки армируются сварными пространственными каркасами или вязаными каркасами со спиральной поперечной арматурой в зависимости от технологических возможностей предприятия-изготовителя. Продольные стержни каркасов изготавливаются из стали периодического профиля класса А-III. При эксплуатации приставок в агрессивной среде применяется сталь класса А-II. Поперечное армирование выполняется из холоднотянутой гладкой проволоки классов В-I, Вр-I или из горячекатаной круглой стали гладкого профиля класса А-I. Монтажные петли изготавливаются из горячекатаной гладкой арматурной стали класса А-I.

В качестве основного материала для продольного армирования железобетонных приставок может применяться арматура из стержневой горячекатаной стали периодического профиля классов А-III и А-IV или стержневой термически упрочненной стали классов Ат-IVС и Ат-IVК, имеющих меньший расход арматуры по сравнению с арматурой класса А-III.

Железобетонные приставки в соответствии с ГОСТ 14295-75 обозначаются буквами ПТ (приставка трапецеидальная) и двумя числами (через тире), первое из которых означает величину нормируемого расчетного изгибающего момента в направлении, перпендикулярном к оси линии связи и электропередачи в тонно-метрах на уровне задели приставки в грунт, второе – длину приставки в метрах.

Приставки железобетонные в соответствии с серией 3.407-57/87 маркируются одной, двумя или тремя буквенно-цифровыми группами, разделенными дефисами. Первая группа содержит наименование приставки (ПТ – приставка трапециевидная) и ее длину в дециметрах. Вторая группа содержит условное обозначение несущей способности. Дополнительное буквенное обозначение третьей группы указывает: «м» – возможность применения в
районах с расчетной температурой воздуха ниже -40°С; «б» – возможность применения в условиях воздействия слабоагрессивных сред.

В компании ГК «БЛОК» можно не только заказать приставки железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных приставок и рассчитать общую стоимость заказа. Купить железобетонные приставки и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК «БЛОК»: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Компания ГК «БЛОК» осуществляет доставку железобетонных приставок по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.
