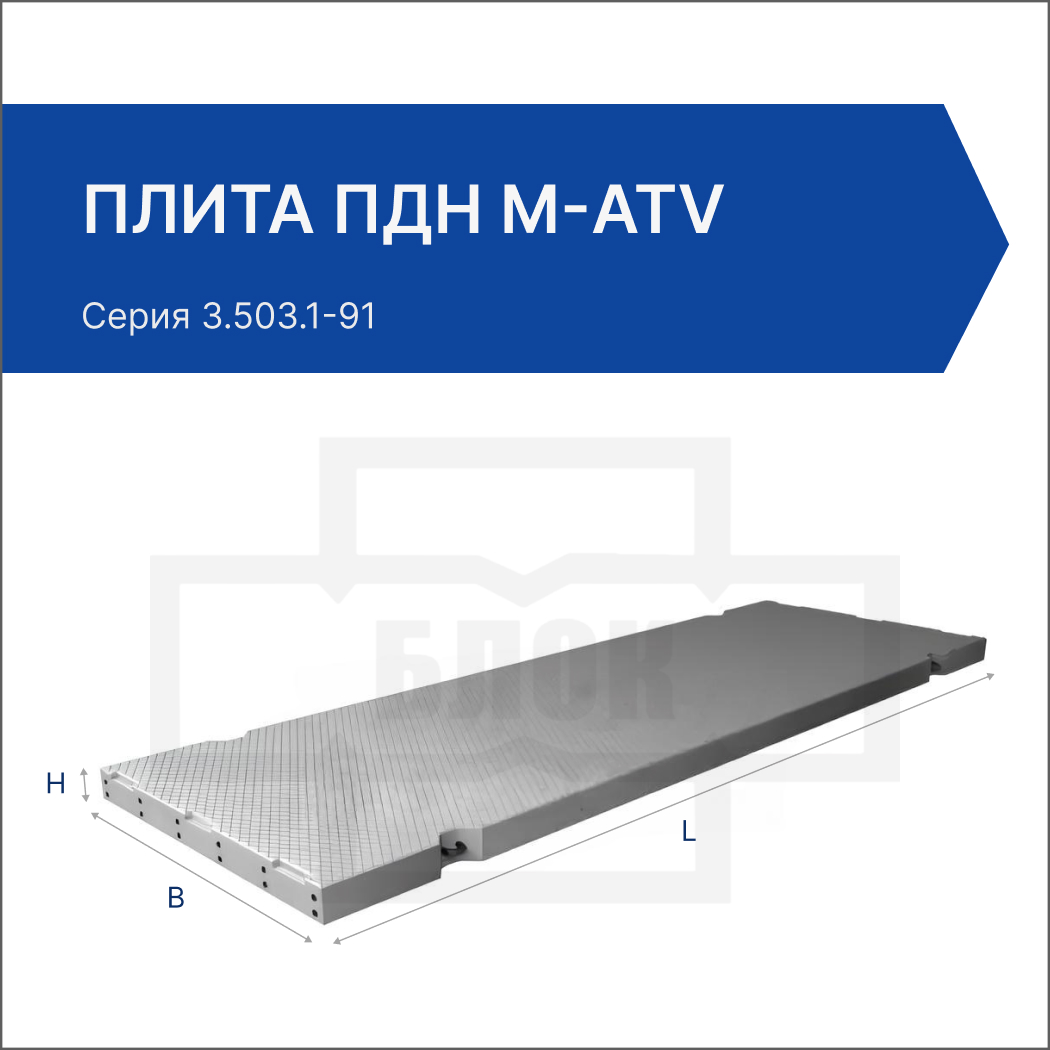

Описание плиты ПДН м-АтV
Плита дорожная железобетонная (ПДН м-АтV) Серия 3.503.1-91 применяется для устройства дорожных покрытий, площадок под автотранспорт и других объектов с высокими нагрузками. Изделие изготавливается из высокопрочного бетона с армированием стальной арматурой, что обеспечивает его прочность, устойчивость к динамическим нагрузкам и долговечность.
Применение плиты ПДН м-АтV
Плита ПДН м-АтV используется как элемент для строительства дорожных покрытий, площадок под автотранспорт, пешеходных зон и других объектов, требующих повышенной прочности и устойчивости к нагрузкам. Она служит важной частью системы, обеспечивающей равномерное распределение нагрузки, защиту от деформаций и долговечность конструкций. Для монтажа могут применяться дополнительные элементы: раствор, закладные детали и другие комплектующие.
Типы дорожных плит
Железобетонные дорожные плиты подразделяются на несколько типов в зависимости от размеров и назначения:
- ПДН: плита дорожная ненапрягаемая;
- ПНС: плита дорожная преднапряженная;
- ПДП: плита дорожная преднапряженная;
- ПАГ: плита аэродромная.
Размеры зависят от типа: длина 6000–6000 мм, ширина 2000–3000 мм, толщина 140–200 мм.
Основные параметры, размеры и характеристики
- Длина L, мм: 6000
- Длина L1, мм: 2300
- Длина L2, мм: 280
- Длина L3, мм: 420
- Длина L4, мм: 530
- Толщина h, мм: 140
- Ширина b, мм: 2000
- Ширина b1, мм: 300
- Ширина b2, мм: 1400
- Масса, кг: 4200
- Объем бетона, м³: 1,68
- Геометрический объем, м³: 1,68
- Расход стали, кг: 115,72
Закладные детали
- Ненапрягаемая арматура 12 А-V: основной армирующий элемент (кол-во: 10);
- Сетка С-1: усиление конструкции (кол-во: 4);
- Сетка С-2: дополнительное усиление (кол-во: 2);
- Монтажно-стыковая скоба: элемент для монтажа (кол-во: 4);
- Стыковая скоба: соединительный элемент (кол-во: 4);
- Спираль: точечное усиление в ключевых зонах (кол-во: 20).
Дополнительные характеристики
- Класс бетона: B27,5 (марка М350)
- Марка по морозостойкости: F300–F400
- Марка по водонепроницаемости: W8–W12
- Технология изготовления: вибропрессование или формование с использованием высокопрочного бетона.
Нормы загрузки
- Норма загрузки в автотранспорт 20 т, шт: 4
Документы
- Нормативный документ: Серия 3.503.1-91
Расшифровка маркировки ПДН м-АтV
Маркировка "ПДН м-АтV" содержит следующую информацию:
- ПДН – плита дорожная ненапрягаемая;
- м – модификация плиты;
- АтV – класс арматуры (A-V).
Условия транспортировки и хранения
Плиты ПДН м-АтV перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Плиты устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.
Контроль качества плиты ПДН м-АтV
Каждая плита ПДН м-АтV проходит многоступенчатый контроль качества в соответствии с Серия 3.503.1-91. Проверяются:
- прочность бетона (не ниже класса B27,5);
- соответствие геометрических размеров проектным данным;
- качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
- морозостойкость и водонепроницаемость бетона;
- точность расположения закладных элементов;
- отсутствие трещин, сколов и других дефектов.
Заключение
Плита дорожная ненапрягаемая ПДН м-АтV – надежный и долговечный элемент для устройства дорожных покрытий и площадок. Благодаря строгому соблюдению требований Серия 3.503.1-91 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных плит обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
Смотрите также:
| Варианты написания товара |
|---|
| Плита ПДН м-АтV |
| ПДН м-АтV плита |
| Плита ПДНм-АтV |
| ПДНм-АтV плита |
| ПДН м-АтV |
| ПДНм-АтV |
| Плита ПДН м-АтV Серия 3.503.1-91 |
| ПДН м-АтV Серия 3.503.1-91 |
| ПДНм-АтV Серия 3.503.1-91 |
|
ГОСТ/Серия
|
Серия 3.503.1-91 |
|
Длина, мм
|
6000 |
|
Ширина, мм
|
2000 |
|
Высота, мм
|
140 |
|
Масса, тонн
|
4.2 |
|
Объем бетона, куб.м
|
1.68 |
|
Класс бетона
|
B27.5 |
|
Геометрический объем, м.куб
|
1.68 |
|
Сталь, кг
|
115.72 |
|
Закладная 1
|
Ненапрягаемая арматура 12 А-V |
|
Закладная 2
|
Сетка С-1 |
|
Закладная 3
|
Сетка С-2 |
|
Закладная 4
|
Монтажно-стыковая скоба |
