Описание плиты ПДН АIV
Плита железобетонная (ПДН АIV) Серия 3.503.1-91 применяется для устройства дорожных покрытий, площадок и других конструкций, требующих высокой прочности и долговечности. Изделие изготавливается из высокопрочного бетона с армированием стальной арматурой, что обеспечивает её устойчивость к нагрузкам, морозостойкость и долговечность.
Применение плиты ПДН АIV
Плита ПДН АIV используется как элемент для устройства дорожных покрытий, площадок, подъездных путей, складских территорий и других конструкций, требующих надежной поддержки. Она служит важной частью системы, обеспечивающей равномерное распределение нагрузки, защиту от внешних воздействий и долговечность конструкций. Для монтажа могут применяться дополнительные элементы: раствор, закладные детали и другие комплектующие.
Типы плит
Железобетонные плиты подразделяются на несколько типов в зависимости от размеров и назначения:
- ПДН: плита дорожная ненапрягаемая;
- ПАГ: плита аэродромная гладкая;
- ПР: плита ребристая;
- ПП: плита перекрытия.
Размеры зависят от типа: длина 6000–12000 мм, ширина 2000–3000 мм, высота 140–220 мм.

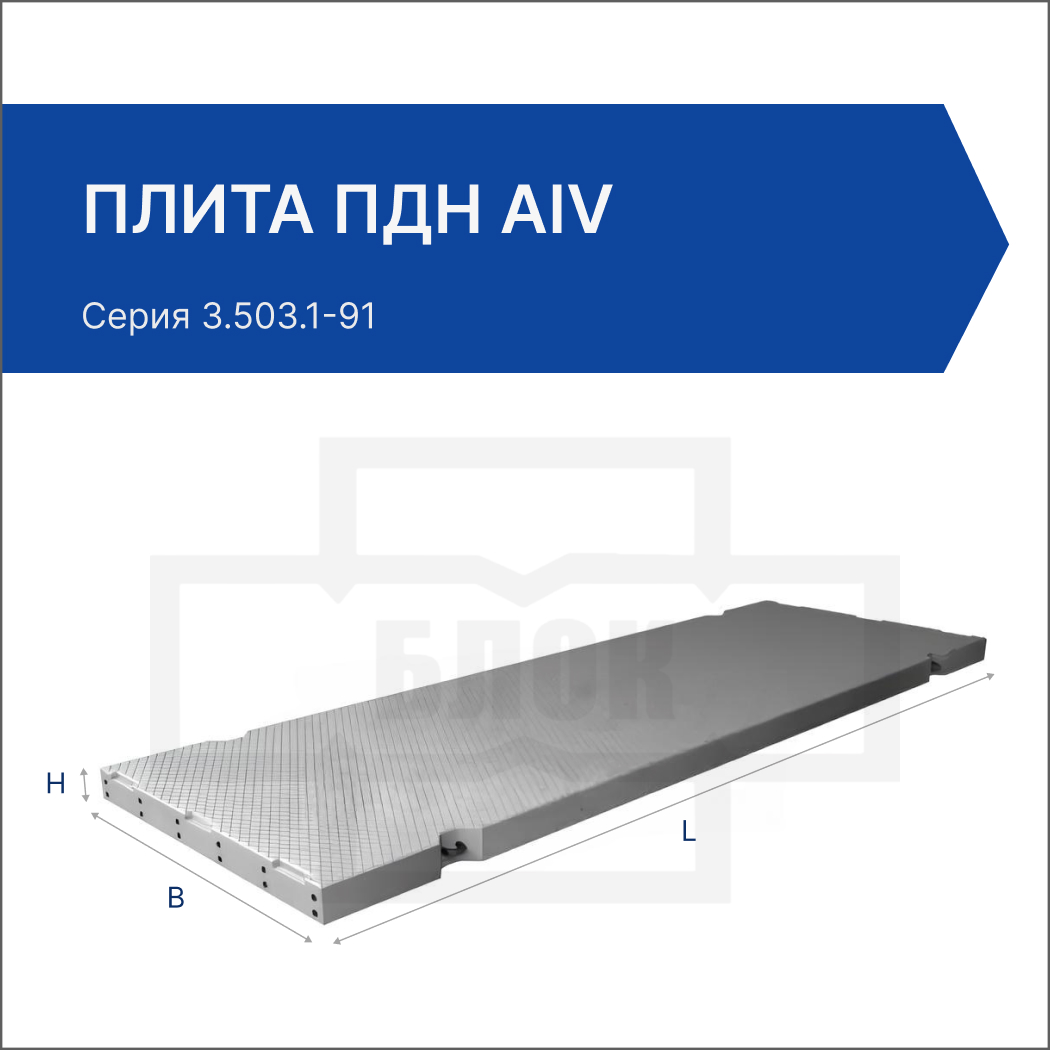

Основные параметры, размеры и характеристики
- Длина L, мм: 6000
- Ширина b, мм: 2000
- Высота h, мм: 140
- Масса, тонн: 4,2
- Объем бетона, м³: 1,68
- Класс бетона: B27,5 (марка М350)
- Геометрический объем, м³: 1,68
- Расход стали, кг: 131,82
Закладные детали
- Ненапрягаемая арматура 12 А-V: основной элемент армирования, обеспечивающий прочность конструкции;
- Сетка С-1: дополнительный элемент армирования для усиления конструкции;
- Сетка С-2: дополнительный элемент армирования для усиления конструкции;
- Монтажно-стыковая скоба: элемент для удобства монтажа и соединения плит между собой.
Дополнительные характеристики
- Марка по морозостойкости: F200–F300
- Марка по водонепроницаемости: W8–W12
- Технология изготовления: вибропрессование или формование с использованием высокопрочного бетона.
Нормы загрузки
- Норма загрузки в автотранспорт 20 т, шт: 4
Документы
- Нормативный документ: Серия 3.503.1-91
Расшифровка маркировки ПДН АIV
Маркировка "ПДН АIV" содержит следующую информацию:
- ПДН – плита дорожная ненапрягаемая;
- АIV – класс арматуры, используемой для армирования (высокопрочная).
Условия транспортировки и хранения
Плиты ПДН АIV перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Плиты устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.
Контроль качества плиты ПДН АIV
Каждая плита ПДН АIV проходит многоступенчатый контроль качества в соответствии с Серия 3.503.1-91. Проверяются:
- прочность бетона (не ниже класса B27,5);
- соответствие геометрических размеров проектным данным;
- качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
- морозостойкость и водонепроницаемость бетона;
- точность расположения закладных элементов;
- отсутствие трещин, сколов и других дефектов.
Заключение
Плита ПДН АIV – надежный и долговечный элемент для устройства дорожных покрытий, площадок и других конструкций. Благодаря строгому соблюдению требований Серия 3.503.1-91 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных плит обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
Смотрите также:
| Варианты написания товара |
|---|
| Плита ПДН АIV |
| ПДН АIV плита |
| Плита ПДН АIV Серия 3.503.1-91 |
| ПДН АIV плита Серия 3.503.1-91 |
| ПДН АIV |
| Плита ПДН АIV дорожная |
| Дорожная плита ПДН АIV |
| ПДН АIV дорожная плита |
|
ГОСТ/Серия
|
Серия 3.503.1-91 |
|
Длина, мм
|
6000 |
|
Ширина, мм
|
2000 |
|
Высота, мм
|
140 |
|
Масса, тонн
|
4.2 |
|
Объем бетона, куб.м
|
1.68 |
|
Класс бетона
|
В27.5 |
|
Геометрический объем, м.куб
|
1.68 |
|
Сталь, кг
|
131.82 |
|
Закладная 1
|
Ненапрягаемая арматура 12 А-V |
|
Закладная 2
|
Сетка С-1 |
|
Закладная 3
|
Сетка С-2 |
|
Закладная 4
|
Монтажно-стыковая скоба |
