Плита перекрытия ПБ 60-12-8

Описание плиты перекрытия ПБ 60-12-8

Плиты перекрытия железобетонные (ПБ 60-12-8) Серия ИЖ 568 применяются для устройства межэтажных и чердачных перекрытий в зданиях различного назначения: жилых, общественных, промышленных. Изделия изготавливаются из высокопрочного бетона с армированием стальной арматурой, что обеспечивает их прочность, устойчивость к нагрузкам и долговечность.

Применение плиты перекрытия ПБ 60-12-8

Плита ПБ 60-12-8 используется как элемент для строительства межэтажных, чердачных и подвальных перекрытий зданий и сооружений. Она служит важной частью системы, обеспечивающей равномерное распределение нагрузки, защиту от деформаций и долговечность конструкции. Для монтажа могут применяться дополнительные элементы: раствор, закладные детали и другие комплектующие.

Типы плит перекрытия

Плиты перекрытия железобетонные подразделяются на несколько типов в зависимости от размеров и назначения:

• ПБ: плита балочного типа;
• ПК: плита круглопустотная;
• ПНО: плита настильного типа;
• ПД: плита доборная.

Размеры зависят от типа: длина 5980–6000 мм, ширина 1195–1200 мм, высота 220–300 мм.

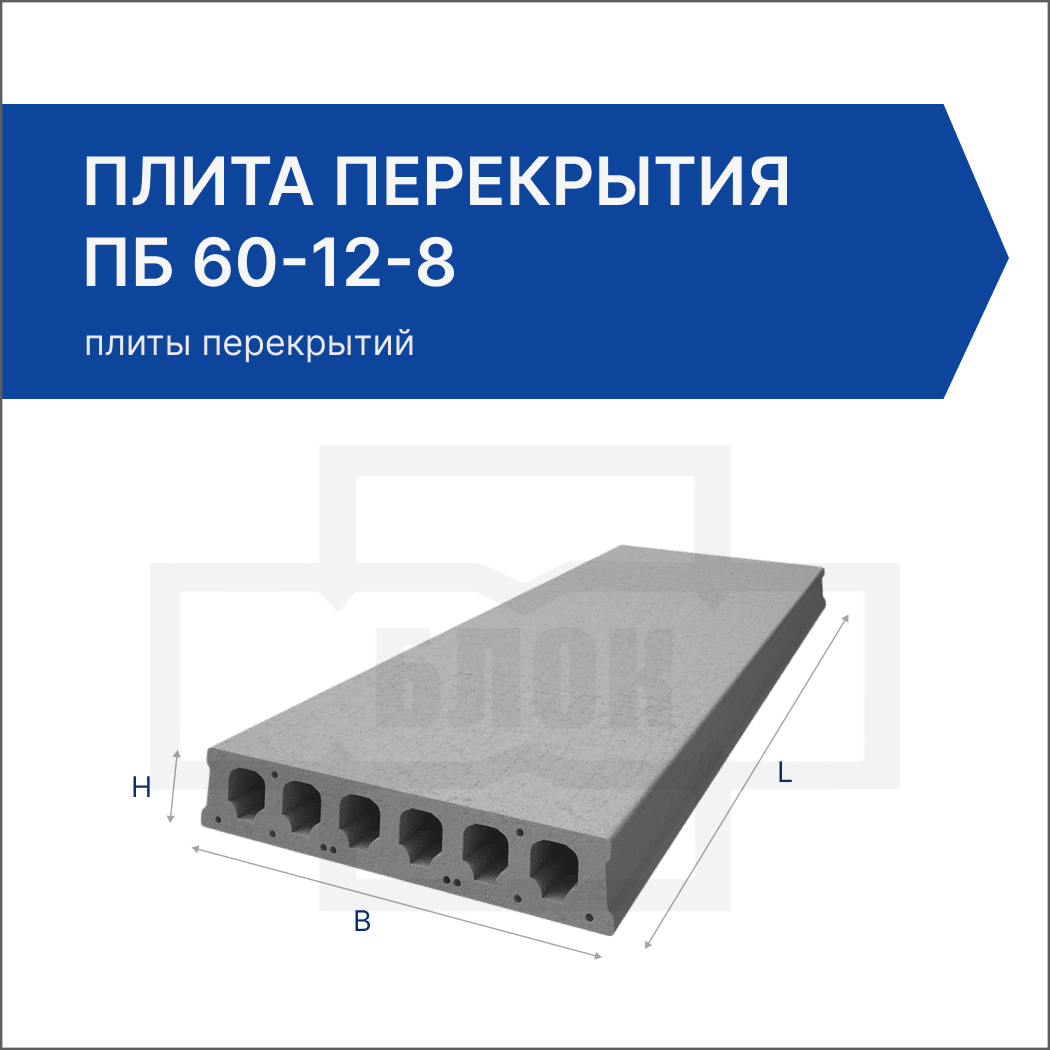

Основные параметры, размеры и характеристики

• Длина L, мм: 5980
• Ширина b, мм: 1195
• Высота h, мм: 220
• Геометрический объем, м³: 1,57
• Масса, кг: 2125
• Объем бетона, м³: 0,89
• Расход стали, кг: 20,30

Дополнительные характеристики

• Нагрузка, кгс/м²: 800
• Класс бетона: B30 (марка М400)
• Марка по морозостойкости: F200–F300
• Марка по водонепроницаемости: W6–W8
• Технология изготовления: формование с использованием высокопрочного бетона и предварительно напряженной арматуры.

Нормы загрузки

• Норма загрузки в автотранспорт 20 т, шт: 9

Документы

• Нормативный документ: Серия ИЖ 568

Расшифровка маркировки ПБ 60-12-8

Маркировка "ПБ 60-12-8" содержит следующую информацию:

• ПБ – плита балочного типа;
• 60 – длина плиты в дециметрах (5980 мм);
• 12 – ширина плиты в дециметрах (1195 мм);
• 8 – расчетная нагрузка на плиту в сотнях кгс/м² (800 кгс/м²).

Условия транспортировки и хранения

Плиты перекрытия ПБ 60-12-8 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Плиты устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.

Контроль качества плиты перекрытия ПБ 60-12-8

Каждая плита ПБ 60-12-8 проходит многоступенчатый контроль качества в соответствии с Серия ИЖ 568. Проверяются:

• прочность бетона (не ниже класса B30);
• соответствие геометрических размеров проектным данным;
• качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
• морозостойкость и водонепроницаемость бетона;
• точность расположения закладных элементов (при наличии);
• отсутствие трещин, сколов и других дефектов.

Заключение

Плита перекрытия ПБ 60-12-8 – надежный и долговечный элемент для устройства межэтажных, чердачных и подвальных перекрытий. Благодаря строгому соблюдению требований Серия ИЖ 568 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных плит перекрытия обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
