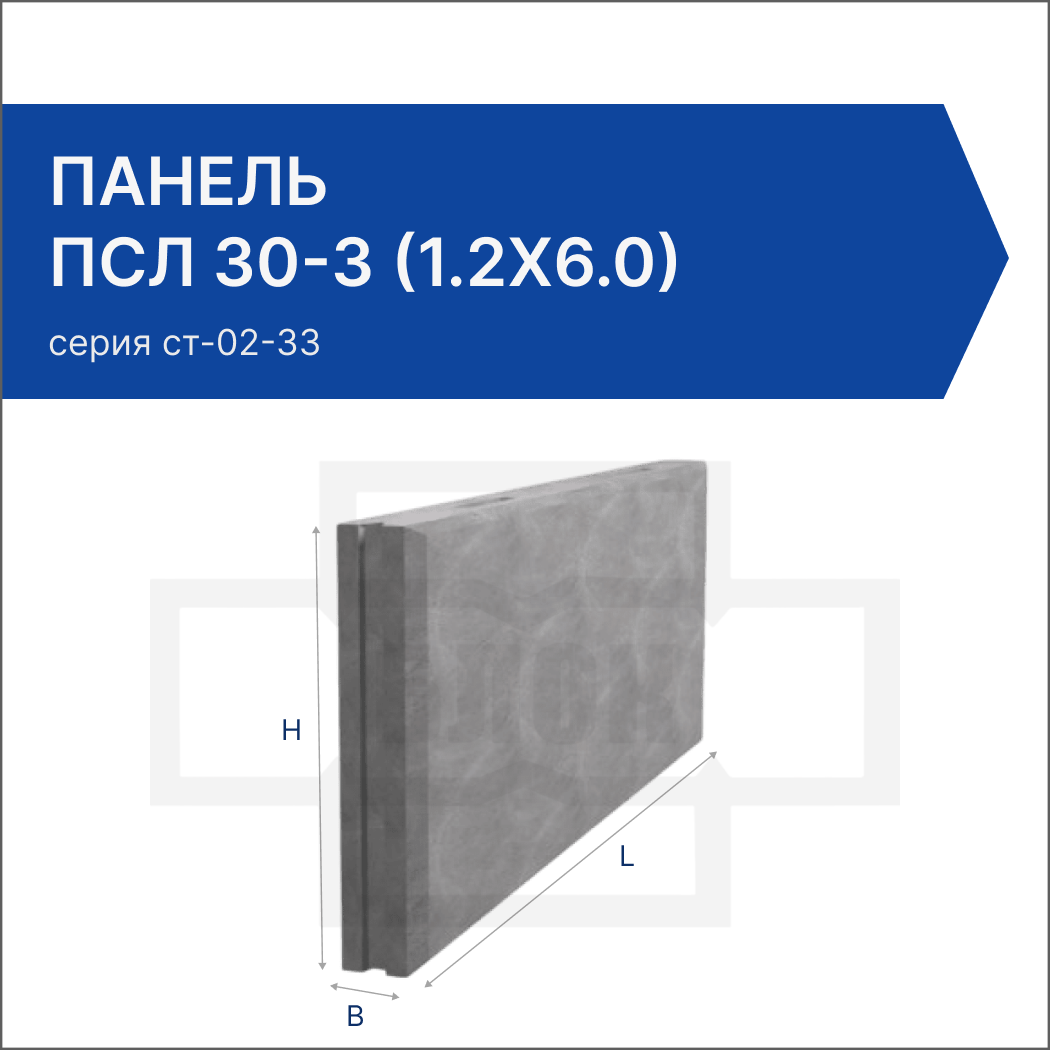

Панель ПСЛ 30-3 (1.2х6.0)

Описание панели ПСЛ 30-3 (1.2х6.0)

Панель железобетонная стеновая (ПСЛ 30-3 (1.2х6.0)) Серия СТ-02-33 применяется для устройства наружных стен зданий и сооружений, обеспечивающих теплоизоляцию и защиту от внешних воздействий. Изделие изготавливается из высокопрочного бетона с армированием стальной арматурой, что обеспечивает его прочность, устойчивость к нагрузкам и долговечность.

Применение панели ПСЛ 30-3 (1.2х6.0)

Панель ПСЛ 30-3 (1.2х6.0) используется как элемент для возведения наружных стен жилых, промышленных и гражданских зданий. Она служит важной частью системы, обеспечивающей теплозащиту, звукоизоляцию, равномерное распределение нагрузки и долговечность конструкций. Для монтажа могут применяться дополнительные элементы: раствор, закладные детали и другие комплектующие.

Типы стеновых панелей

Железобетонные стеновые панели подразделяются на несколько типов в зависимости от размеров и назначения:

• ПСЛ: панель стеновая легкая;
• ПСТ: панель стеновая тяжелая;
• ПСВ: панель стеновая внутренняя;
• ПСН: панель стеновая наружная.

Размеры зависят от типа: длина 5980–6000 мм, ширина 1185–1200 мм, высота 300–400 мм.

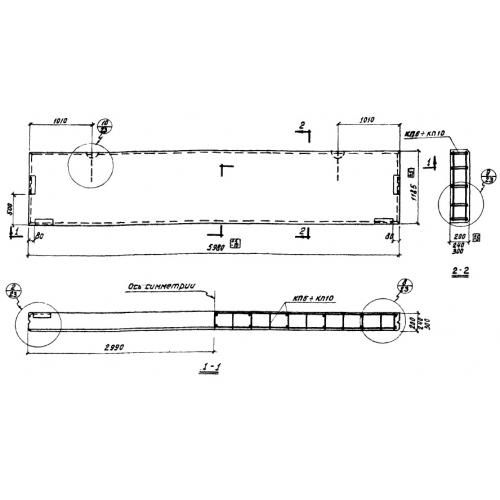

Основные параметры, размеры и характеристики

• Длина L, мм: 5980
• Ширина b, мм: 1185
• Высота h, мм: 300
• Масса, тонн: 2,4
• Объем бетона, м³: 1,85
• Геометрический объем, м³: 2,126
• Расход стали, кг: 67,6

Закладные детали

• Каркас КР8: основной армирующий элемент;
• Каркас КР26: дополнительный армирующий элемент;
• Изделие закладное М2: элемент для крепления панели к каркасу здания;
• Изделие закладное М9: элемент для удобства монтажа и соединения с другими конструкциями.

Дополнительные характеристики

• Класс бетона: B25 (марка М350)
• Марка по морозостойкости: F150–F200
• Марка по водонепроницаемости: W6–W8
• Технология изготовления: вибропрессование или формование с использованием высокопрочного бетона.

Нормы загрузки

• Норма загрузки в автотранспорт 20 т, шт: 8

Документы

• Нормативный документ: Серия СТ-02-33

Расшифровка маркировки ПСЛ 30-3 (1.2х6.0)

Маркировка "ПСЛ 30-3 (1.2х6.0)" содержит следующую информацию:

• ПСЛ – панель стеновая легкая;
• 30 – толщина панели в сантиметрах (300 мм);
• 3 – порядковый номер конструктивного исполнения;
• (1.2х6.0) – габаритные размеры панели в метрах (ширина 1,2 м, длина 6,0 м).

Условия транспортировки и хранения

Панели ПСЛ 30-3 (1.2х6.0) перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Панели устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.

Контроль качества панели ПСЛ 30-3 (1.2х6.0)

Каждая панель ПСЛ 30-3 (1.2х6.0) проходит многоступенчатый контроль качества в соответствии с Серия СТ-02-33. Проверяются:

• прочность бетона (не ниже класса B25);
• соответствие геометрических размеров проектным данным;
• качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
• морозостойкость и водонепроницаемость бетона;
• точность расположения закладных элементов;
• отсутствие трещин, сколов и других дефектов.

Заключение

Панель ПСЛ 30-3 (1.2х6.0) – надежный и долговечный элемент для возведения наружных стен жилых, промышленных и гражданских зданий. Благодаря строгому соблюдению требований Серия СТ-02-33 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных панелей обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
