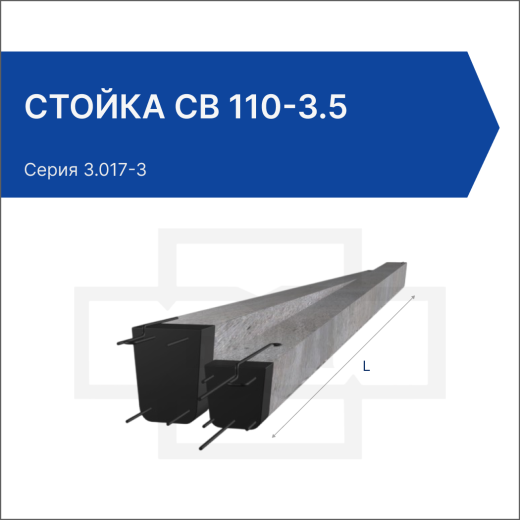

Описание стойки СВ 110-3.5
Стойки (СВ) Серия 3.017-3 применяются для устройства опор линий электропередачи (ЛЭП), обеспечивающих поддержку проводов и кабелей на необходимой высоте. Изделия изготавливаются из тяжелого бетона класса В30 с армированием стальной арматурой, что обеспечивает высокую прочность, устойчивость к нагрузкам и долговечность.
Применение стойки СВ 110-3.5
Стойка СВ 110-3.5 используется для строительства воздушных линий электропередачи различного напряжения. Она служит основным элементом конструкции, обеспечивающим надежную фиксацию проводов и кабелей на заданной высоте. Для полного обустройства опоры применяются дополнительные элементы: траверсы, закладные детали, анкерные болты и другие комплектующие.
Типы стоек
Стойки подразделяются на несколько типов в зависимости от размеров и назначения:
- СВ: стойка вертикальная стандартная;
- СВУ: стойка вертикальная усиленная;
- СВФ: стойка вертикальная фасонная;
- СВН: стойка вертикальная для низковольтных линий.
Размеры стоек могут быть разными: длина 6000–18000 мм, ширина 150–300 мм, высота 150–300 мм.
Основные параметры, размеры и характеристики
- Длина (L), мм: 11000
- Ширина (b), мм: 185
- Ширина (b₁), мм: 165
- Высота (h), мм: 185
- Высота (h₁), мм: 175
- Объем бетона, м³: 0,45
- Вес, кг: 1100
- Расход стали, кг: 60,80
Дополнительные характеристики
- Класс бетона: В30
- Арматура: диаметр от 8 до 16 мм
- Марка по морозостойкости: F200–F300
- Марка по водонепроницаемости: W6–W8
Нормы загрузки
- Норма загрузки в автотранспорт 20 т, шт: 18
Документы
- Нормативный документ: Серия 3.017-3
Расшифровка маркировки СВ 110-3.5
Маркировка "СВ 110-3.5" содержит следующую информацию:
- СВ – стойка вертикальная;
- 110 – длина стойки в дециметрах (11000 мм);
- 3.5 – расчетная нагрузка на стойку (в условных единицах).
Условия транспортировки и хранения
Стойки СВ 110-3.5 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Стойки устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.
Контроль качества стойки СВ 110-3.5
Каждая стойка СВ 110-3.5 проходит многоступенчатый контроль качества в соответствии с Серия 3.017-3. Проверяются:
- прочность бетона (не ниже класса В30);
- соответствие геометрических размеров проектным данным;
- качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
- морозостойкость и водонепроницаемость бетона;
- точность расположения закладных элементов;
- отсутствие трещин, сколов и других дефектов.
Заключение
Стойка СВ 110-3.5 – надежный и долговечный элемент для устройства опор линий электропередачи различного напряжения. Благодаря строгому соблюдению требований Серия 3.017-3 и использованию качественных материалов, СВ 110-3.5 обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных стоек обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
Смотрите также:
| Варианты написания товара |
|---|
| Стойка СВ 110-3.5 |
| СВ 110-3.5 стойка |
| Стойка СВ110-3.5 |
| СВ110-3.5 стойка |
| СВ 110-3.5 |
| СВ110-3.5 |
| Стойка СВ 110-3.5 Серия 3.017-3 |
| СВ 110-3.5 Серия 3.017-3 |
| СВ110-3.5 Серия 3.017-3 |
|
ГОСТ/Серия
|
Серия 3.017-3 |
|
Длина, мм
|
11000 |
|
Ширина, мм
|
185 |
|
Высота, мм
|
185 |
|
Масса, тонн
|
1.1 |
|
Объем бетона, куб.м
|
0.45 |
|
Класс бетона
|
В30 |
|
Сталь, кг
|
60.80 |
