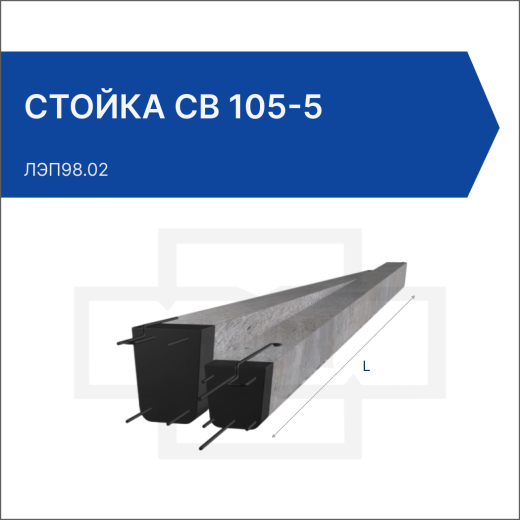

Описание стойки СВ 105-5
Стойки железобетонные (СВ) ЛЭП98.02 применяются для строительства линий электропередач напряжением до 35 кВ. Изделия изготавливаются из тяжелого бетона с армированием стальной арматурой, что обеспечивает высокую прочность и устойчивость к нагрузкам, включая воздействие ветра и осадков.
Применение стойки СВ 105-5
Стойка СВ 105-5 используется для установки опор воздушных линий электропередач (ЛЭП). Она обеспечивает надежную фиксацию проводов на необходимой высоте, а также устойчивость всей конструкции. Для монтажа стоек применяются специальные технологии, включая использование анкерных устройств и захватных механизмов.
Типы стоек
Стойки подразделяются на несколько типов в зависимости от размеров и назначения:
- СВ: стойки для ЛЭП;
- СВН: стойки усиленные для ЛЭП;
- СК: стойки конические;
- СЦ: стойки цилиндрические.
Размеры стоек могут быть разными: длина 9000–12000 мм, ширина основания 190–300 мм, высота профиля 175–205 мм.
Основные параметры, размеры и характеристики
- Длина (L), мм: 10500
- Ширина основания (b), мм: 280
- Ширина верхней части (b₁), мм: 200
- Высота нижней части (h), мм: 190
- Высота верхней части (h₁), мм: 205
- Геометрический объем, м³: 0,60
- Вес, кг: 1180
- Объем бетона, м³: 0,40
Дополнительные характеристики
- Класс бетона: В22,5–В30
- Арматура: диаметр от 10 до 16 мм
- Марка по морозостойкости: F200–F300
- Марка по водонепроницаемости: W4–W6
Нормы загрузки
- Норма загрузки в автотранспорт 20 т, шт: 15
Документы
- Нормативный документ: ЛЭП98.02
Расшифровка маркировки СВ 105-5
Маркировка "СВ 105-5" содержит следующую информацию:
- СВ – стойка для ЛЭП;
- 105 – длина стойки в дециметрах (10500 мм);
- 5 – типоразмер или класс нагрузки.
Условия транспортировки и хранения
Стойки СВ 105-5 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Стойки укладываются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.
Контроль качества стойки СВ 105-5
Каждая стойка СВ 105-5 проходит многоступенчатый контроль качества в соответствии с ЛЭП98.02. Проверяются:
- прочность бетона (не ниже класса В22,5);
- соответствие геометрических размеров проектным данным;
- качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
- морозостойкость и водонепроницаемость бетона;
- точность расположения закладных элементов;
- отсутствие трещин, сколов и других дефектов.
Заключение
Стойка СВ 105-5 – надежный элемент для строительства линий электропередач. Благодаря строгому соблюдению требований ЛЭП98.02 и использованию качественных материалов, СВ 105-5 обеспечивает прочность, устойчивость и долговечность конструкций даже при значительных нагрузках. Для заказа качественных железобетонных стоек обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
Смотрите также:
| Варианты написания товара |
|---|
| Стойка СВ 105-5 |
| СВ 105-5 стойка |
| Железобетонная стойка СВ 105-5 |
| Стойка ЛЭП СВ 105-5 |
| СВ 105-5 |
| Стойка СВ105-5 |
| СВ105-5 стойка |
| Стойка СВ 105-5 ЛЭП98.02 |
| СВ 105-5 ЛЭП98.02 |
| СВ105-5 ЛЭП98.02 |
|
ГОСТ/Серия
|
ЛЭП98.02 |
|
Длина, мм
|
10500 |
|
Ширина, мм
|
280/200 |
|
Высота, мм
|
190/205 |
|
Масса, тонн
|
1.18 |
|
Объем бетона, куб.м
|
0.4 |
|
Класс бетона
|
В30 |
|
Геометрический объем, м.куб
|
0.6 |
|
Сталь, кг
|
71.9 |
|
Закладная 1
|
Арматура АТ-VI-12 L=10660 |
|
Закладная 2
|
Арматура АТ-VI-12 L=10500 |
|
Закладная 3
|
Арматура АТ-VI-10 L=6500 |
|
Закладная 4
|
Спираль L51000 |
