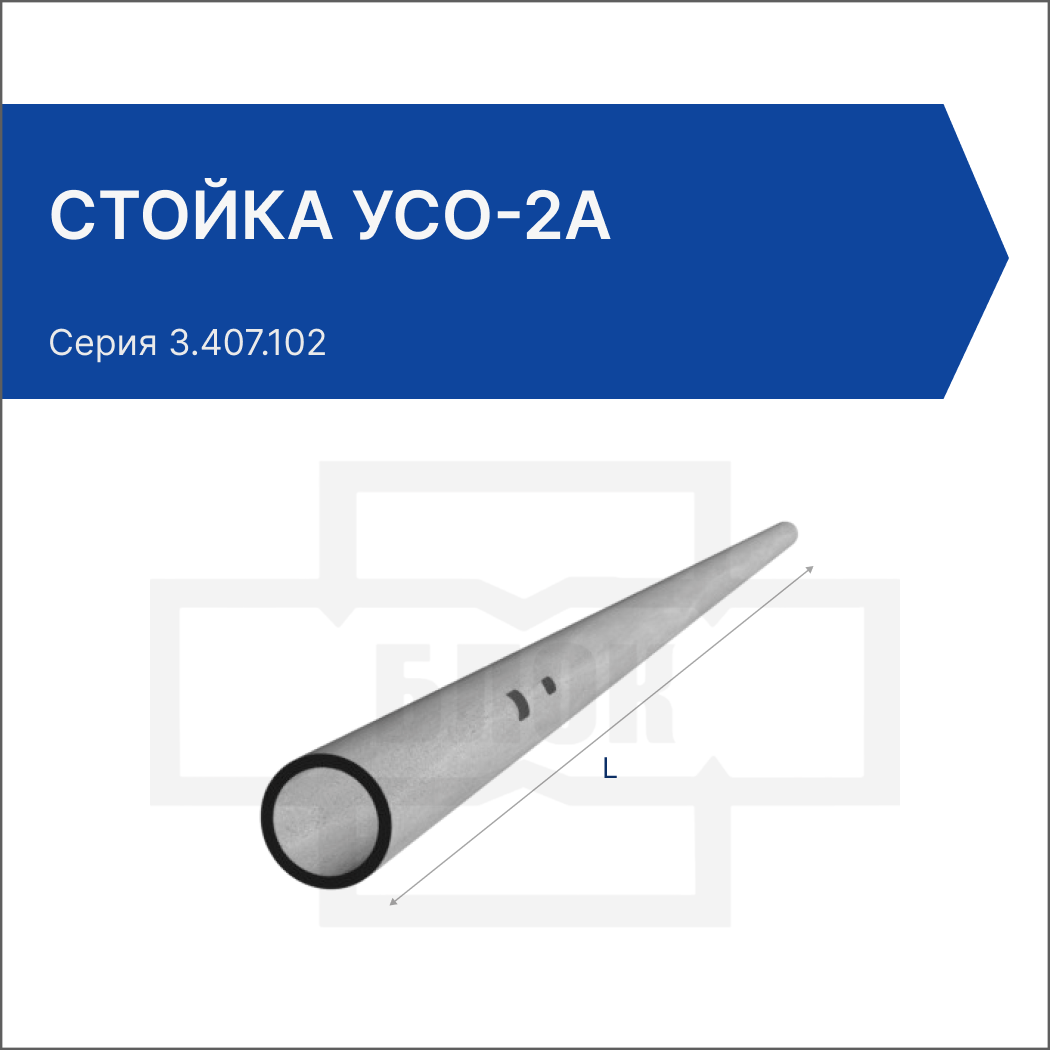

Стойка УСО-2А

Описание унифицированной стойки опоры УСО-2А

Унифицированные стойки опоры (УСО) применяются в качестве несущих элементов при сооружении открытых распределительных устройств напряжением от 35 до 500 кВ, промышленных зданий вспомогательного и основного назначения, а также энергетических подстанций. Изготовление регламентируется Серией 3.407-102.

Применение стойки УСО-2А

Стойки УСО-2А используются в строительстве объектов энергетики, таких как высоковольтные линии электропередач, подстанции и открытые распределительные устройства. Благодаря высокой прочности и устойчивости к внешним воздействиям, они обеспечивают надежность и долговечность конструкций.

Характеристики стойки УСО-2А

Основные размеры, параметры и характеристики

• Длина (L), мм: 4400
• Сечение (d), мм: 250
• Вес, кг: 700
• Геометрический объем, м³: 0,22
• Объем бетона, м³: 0,27
• Класс бетона: В15
• Расход стали, кг: 46,70

Нормативный документ

• Серия: Серия 3.407-102

Расшифровка маркировки УСО-2А

Маркировка "УСО-2А" содержит следующую информацию:

• УСО – унифицированная стойка опоры;
• 2 – типоразмер;
• А – модификация или вариант исполнения.

Технические требования к материалам

Стойки изготавливаются из тяжелого бетона с характеристиками:

• прочность на сжатие: М200;
• морозостойкость: F200;
• водонепроницаемость: не ниже W4.

Для изделий, подвергающихся воздействию агрессивной среды в грунте, требуется повышенная марка бетона по водонепроницаемости. Марка бетона по морозостойкости выбирается в зависимости от расчетной температуры воздуха:

• до -20°C – не ниже Мрз 100;
• от -21°C до -40°C – не ниже Мрз 150;
• ниже -40°C – не ниже Мрз 200.

Армирование выполняется стальными металлическими каркасами из арматурной стали класса A-I и A-III. Используются следующие марки стали:

• класс A-I: марка ВСт3кп2 (при расчетной минимальной температуре воздуха до -30°C);
• класс A-III: марки 25Г2С и 35ГС (по ГОСТ 5058-65).

При этом для элементов, применяемых в районах с погружной температурой воздуха ниже -30°C, не должна использоваться сталь марки 35ГС.

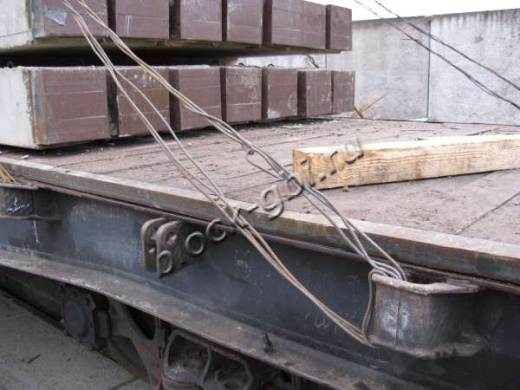

Условия транспортировки и хранения

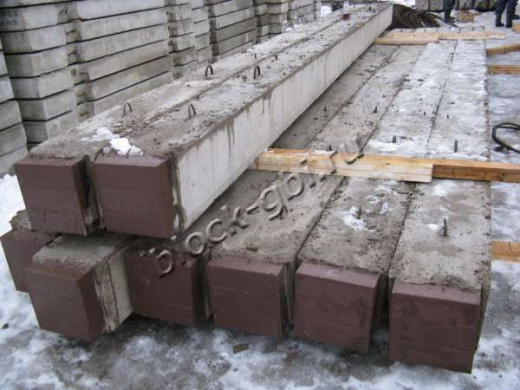

Стойки УСО-2А хранятся и транспортируются штабелями. Укладываются они на деревянные прокладки прямоугольного сечения толщиной не менее 30 мм. Высота штабеля не должна превышать 2,5 метра. При транспортировке необходимо обеспечить надежное закрепление изделий, чтобы предотвратить их перемещение и возможное повреждение.

Контроль качества стойки УСО-2А

Каждая стойка УСО-2А проходит многоступенчатый контроль качества в соответствии с Серией 3.407-102. Проверяются:

• прочность бетона (класс В15);
• соответствие геометрических размеров проектным данным;
• качество армирования (марка и класс арматуры, толщина защитного слоя бетона);
• отсутствие трещин, сколов и других дефектов.

Заключение

Унифицированная стойка опоры УСО-2А – это надежное решение для строительства объектов энергетики, таких как высоковольтные линии электропередач, подстанции и открытые распределительные устройства. Благодаря использованию тяжелого бетона класса В15 и строгому соблюдению требований Серией 3.407-102, стойка обеспечивает высокую прочность и устойчивость к нагрузкам. Она подходит для эксплуатации в различных климатических условиях.
