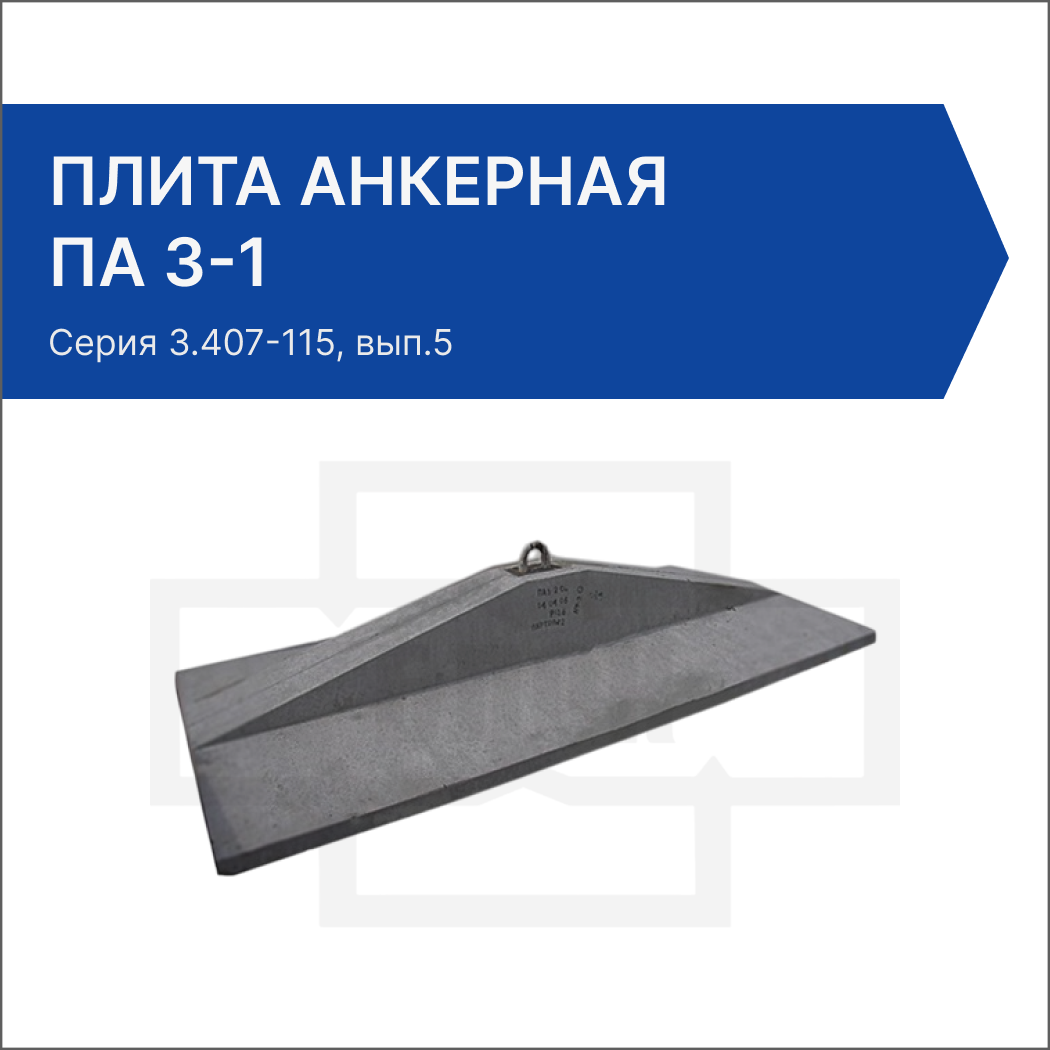

Плита анкерная ПА 3-1

Железобетонные анкерные плиты используются в энергетическом строительстве для закрепления в грунте оттяжек металлических и железобетонных опор ВЛ. В задачи анкерных плит входит восприятие горизонтальных усилий, которые возникают вследствие натяжения проводов, и передача их далее в грунт. Анкерные плиты ПА 3-1 применяются в строительстве промежуточных прямых, поворотных и концевых опор для придания им большей устойчивости.

Благодаря применению оттяжек конструкция опор линий электропередач становится более устойчивой по сравнению с жестко закрепленными стойками ВЛ. Железобетонные анкерные плиты ПА 3-1 совместно с оттяжками освобождают грибовидные фундаменты, на которые опираются стойки, от горизонтальных вырывающих усилий, принимая их на себя. Вместе с тем, оттяжки симметрично крепятся к стойке таким образом, чтобы сумма сил их натяжения была равна нулю. Подобная конструкция опор с оттяжками также позволяет сэкономить на материалах и трудозатратах. Главное же преимущество использования опор с оттяжками заключается в том, что при выходе из строя одной оттяжки опора не теряет своей устойчивости. Для того чтобы предотвратить обрыв оттяжки и обеспечить надежность в работе электроснабжения при устройстве опор с оттяжками, и применяются железобетонные анкерные плиты ПА 3-1.

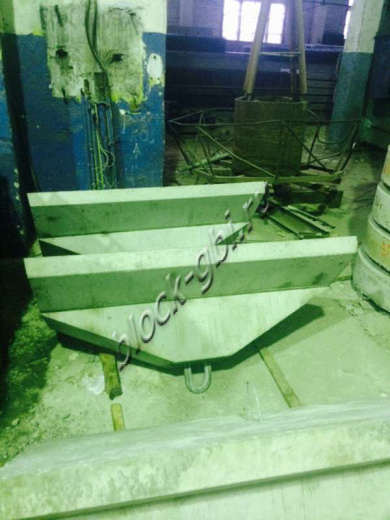

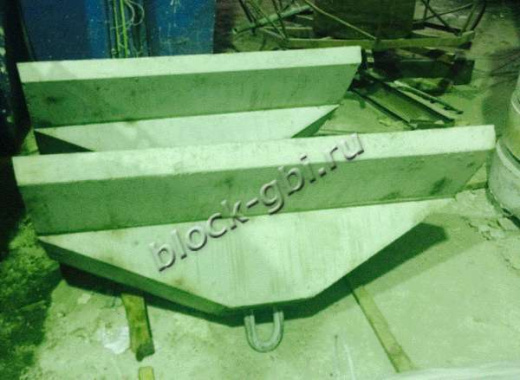

Железобетонные анкерные плиты ПА 3-1 представляют собой прямоугольную фигуру, имеющую одно ребро по центру. Для крепления оттяжки к плите в ребро заделывается петля. Глубина заложения анкерных плит выбирается в зависимости от района, в котором проходит строительство опор ЛЭП.

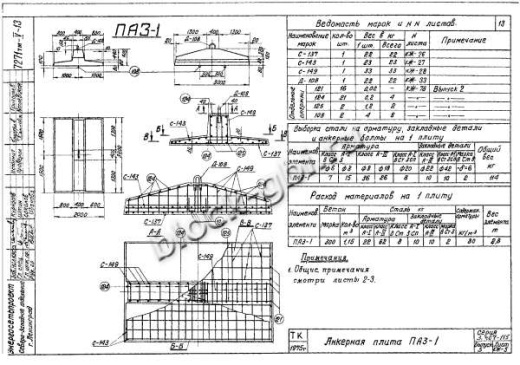

Анкерные плиты ПА 3-1 изготавливаются по серии 3.407-115 «Унифицированные фундаментные конструкции ВЛ 35-500 кВ», выпуск 5 «Плиты, ригели и металлические детали для закрепления опор ВЛ 35-500 кВ» из тяжелого бетона классом В22,5 по прочности на сжатие. Марка бетона по морозостойкости – не ниже F150, позволяет подвергать анкерные плиты ПА 3-1 эксплуатации в северных районах, где температура опускается до -60°С. Марка бетона по водонепроницаемости – W4 – актуальна для изделий, которые работают под землей и подвержены влиянию агрессивных грунтовых вод и химических соединений.

Плиты анкерные ПА 3-1 армируются каркасами и сетками из высокопрочной стали, предварительно напряженной, следующих видов: стержневая горячекатаная арматурная сталь класса А-I по ГОСТ 5781-61, ГОСТ 380-71, стержневая горячекатаная арматурная сталь периодического профиля класса А-III по ГОСТ 5781-61, стержневая горячекатаная арматурная сталь периодического профиля класса А-IV и обыкновенная арматурная проволока класса В-I по ГОСТ 6727-53. Для монтажных петель изделий применяется стержневая горячекатаная арматурная сталь класса А-I по ГОСТ 5781-61. В качестве материала для изготовления закладных деталей, анкерных болтов и других металлических конструкций применяется углеродистая сталь для сварных конструкций марки ВСт3 по ГОСТ 380-71. Анкерные болты при расчетной температуре от ниже -41˚С до -65 ˚С следует применять из стали марок 09Г 2С-6 и 10Г 2С1-6 по ГОСТ 19281-73. За расчетную температуру принимается средняя температура наиболее холодной пятидневки в соответствии с главой СНиП II-А.6-62. Все детали армирования и закладные изделия предварительно обрабатываются антикоррозийными присадками.

От эксплуатационных свойств, которыми обладают железобетонные анкерные плиты ПА 3-1, зависит устойчивость, надежность и долговечность конструкций электроснабжения. Поэтому к качеству изготовленных изделий предъявляются достаточно серьезные требования. Анкерные плиты подлежат эксплуатации, только если прочность бетона в момент отпуска с завода достигает минимум 75% от указанной в проекте в летнее время и 100% – в зимнее. Наличие трещин в бетоне плит не допускается, за исключением небольших усадочных трещин шириной не более 0,1 мм. Обнажение арматуры категорически не допускается.

ЖБИ анкерные плиты ПА 3-1 должны быть изготовлены в полном соответствии с размерами, указанными в серии и проектных чертежах. Допускаются лишь незначительные отклонения: ±5 мм – для поперечных размеров, высоты или длины; ±2 мм – для расстояний между анкерными болтами или отверстиями под болты в металлических деталях; ±5 мм – для высоты выступающей части анкерных болтов.

Анкерные плиты ПА 3-1 хранят и транспортируют в соответствии с «Указаниями по монтажу и приемке сборных железобетонных конструкций» СНиП III-8.3-62, а также ГОСТ 13015-67 и ТП 1—68. Плиты в рабочем положении укладывают на ровное основание в штабели высотой до 1,5 м. Под первый ряд и между р
ядами плит в местах расположения подъемных петель прокладывают подкладки и прокладки толщиной 20-30 см. Транспортировка выполняется различным транспортом, при этом изделия должны быть надежно закреплены.

В компании ГК “БЛОК” можно заказать анкерные плиты железобетонные, а так же проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену анкерных плит и рассчитать общую стоимость заказа. Купить анкерные плиты ПА 3-1 и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК БЛОК: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн.-Сб. с 9-00 до 18-00. Компания ГК БЛОК осуществляет доставку анкерных плит по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.
